Beschreibung

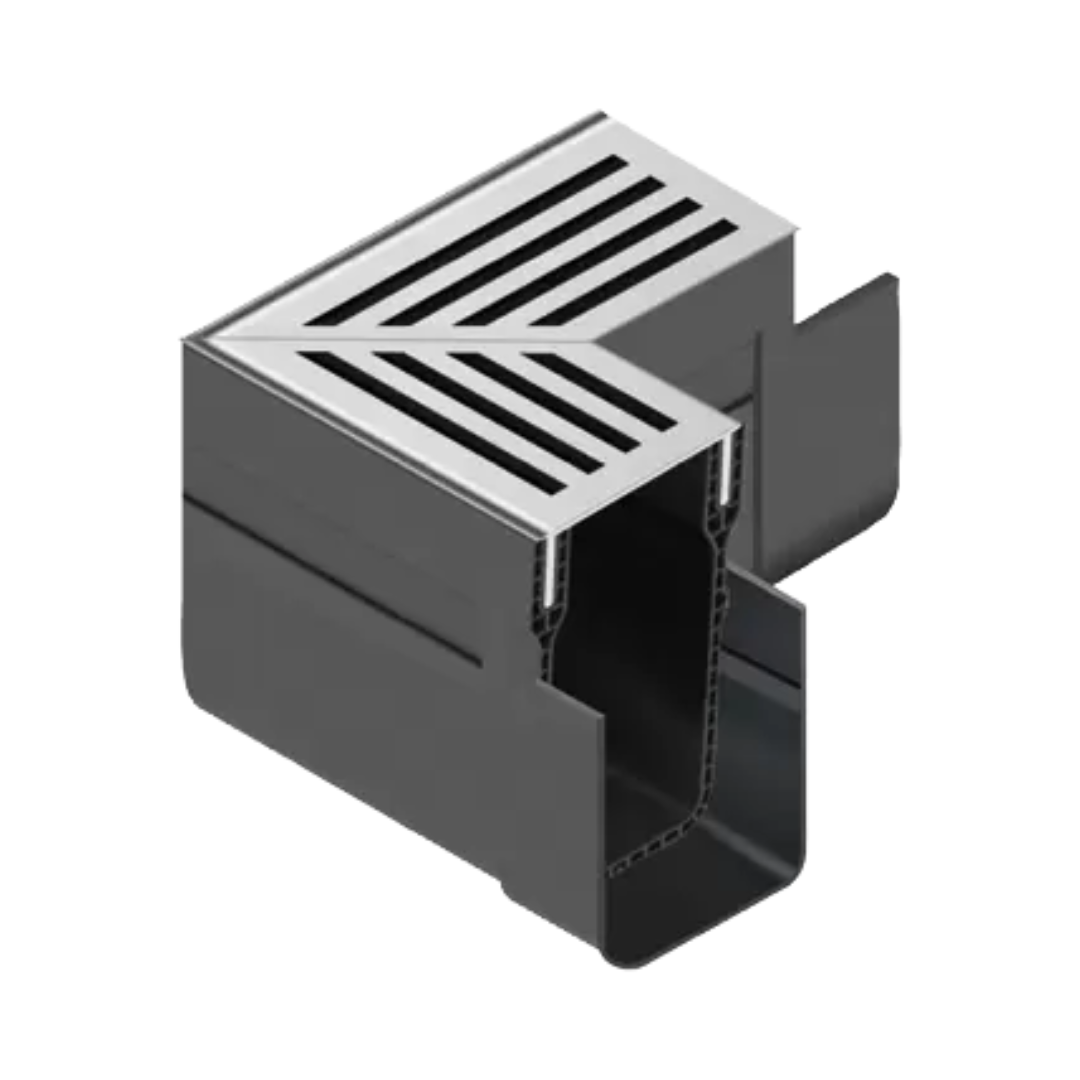

ACO Slimline Eckelement mit Aluminiumrost (silber eloxiert)

Das ACO Slimline Eckelement ermöglicht eine nahtlose Verbindung der Rinnenführung um Ecken. Dank der bereits angeformten Verbinder auf jeder Seite ist die Installation besonders einfach.

🔹 Eigenschaften:

✔ Passend für das ACO Slimline Entwässerungssystem

✔ Inklusive zwei Eckrosten

✔ Einfache Montage durch integrierte Verbinder

✔ Hochwertiges, silber eloxiertes Aluminium

🔹 Technische Daten:

• Material: Kunststoffrinnenkörper mit Aluminium-Abdeckrost, silber eloxiert

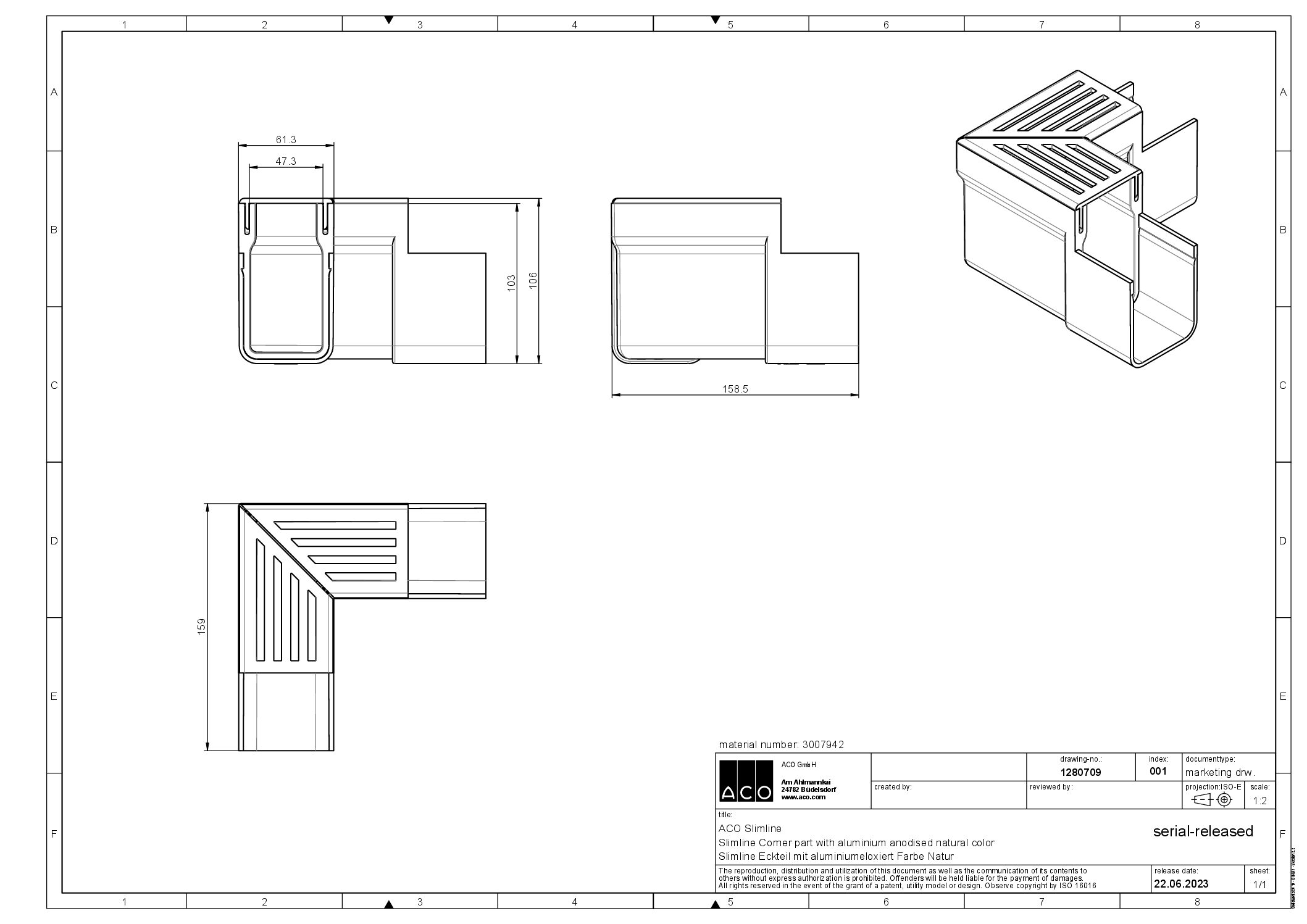

• Maße (L x B x H): 160 x 160 x 106 mm
• Nutzbare Schenkellänge: 109 mm
• Nennweite: 60 mm
• Höhe: 103 mm
• Einlauföffnung: 5 mm
• Einlaufquerschnitt: 24 cm²/m
• Gewicht: 0,44 kg
• Belastungsklasse: A15 (DIN EN 1433, DIN 19580)
• Artikelnummer: 3007942

Ideal für die optisch ansprechende und funktionale Terrassenentwässerung mit ACO Slimline!

Hinweis zur Installation der ACO Slimline

• Anschlussfläche: 60–80 m² je nach Fugenanteil (60 m² bei enger Verlegung bzw. Stein an Stein, 80 m² bei breiten Fugen)
• Maximale Rinnenlänge: 6 m pro Bodenablauf, 5 m pro Seitenablauf
• Kein Geruchsverschluss: Siphon aus handelsüblichem Rohrmaterial erforderlich
• Grabenmaße: 15 cm tief, 16 cm breit, Fundament mind. 5 cm hoch
• Betonmischung: 3 Teile Sand, 1 Teil Zement, erdfeucht verdichten
• Montage: Verbinder und Endkappen anbringen, Rinne ausrichten, Beton seitlich auffüllen
• Zuschnitt: Rinne und Rost mit Metallsäge kürzbar
• Materialausdehnung beachten: Rost passend zur Rinne vermitteln
• Zusätzliche Stabilität: Rinne seitlich mit Sand oder Beton fixieren

👉 Beachten Sie die Herstelleranleitung für eine optimale Verlegung!
