Beschreibung

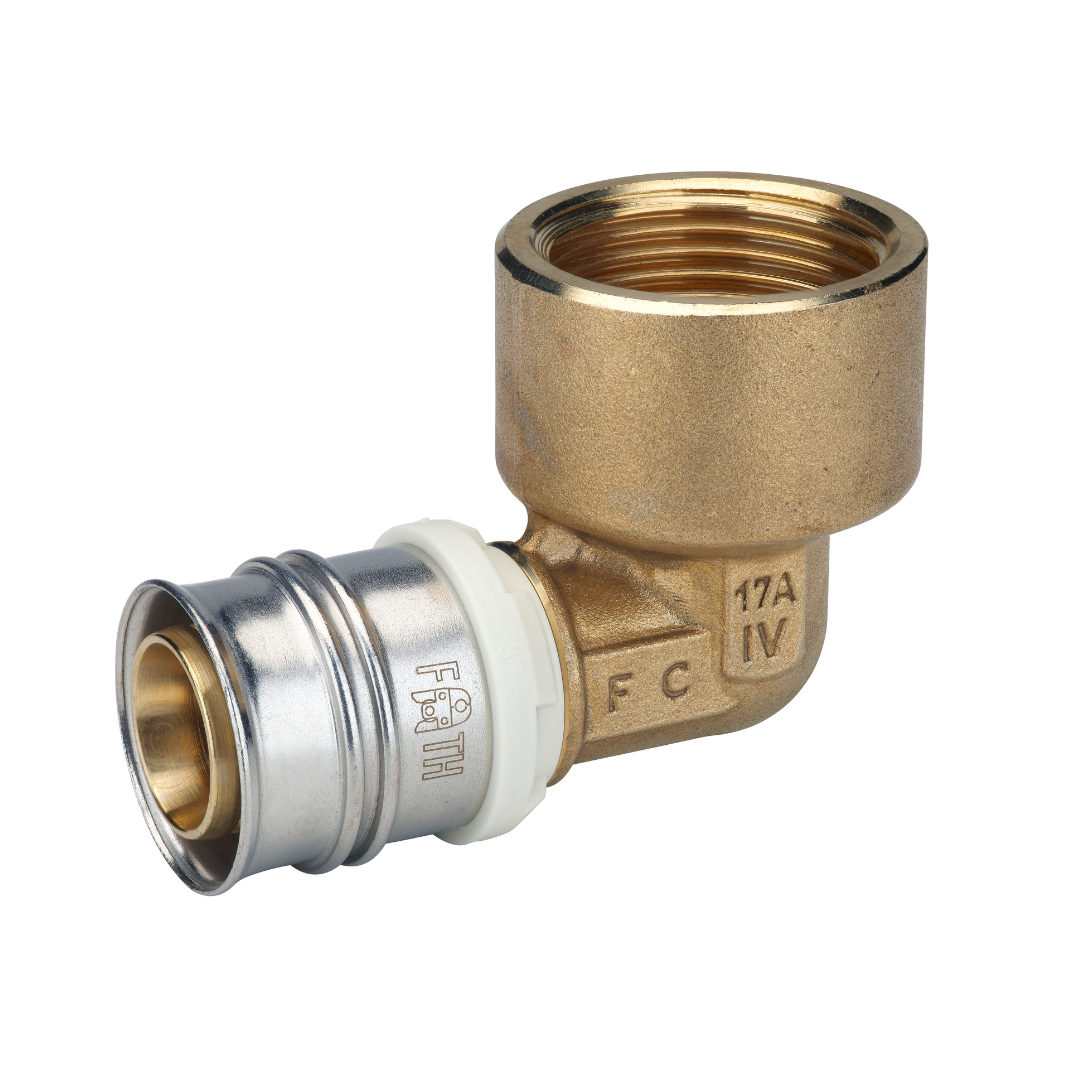

Fränkische alpex Winkel mit Innengewinde – 16, 20, 26 & 32 mm
90°-Übergangswinkel für sichere Verbindungen in Trinkwasser- und Heizungsanlagen
Marke: alpex
Hersteller: FRÄNKISCHE
Produktgruppe: Fitting mit 2 Anschlüssen (EC003024)
Verfügbare Ausführungen:
-
16 mm x Rp 1/2″ (Art.-Nr. 8291679201 / EAN 4013960395488)
-
20 mm x Rp 1/2″ (Art.-Nr. 8292079201 / EAN 4013960395501)
-
20 mm x Rp 3/4″ (Art.-Nr. 8292079301 / EAN 4013960395525)
-
26 mm x Rp 3/4″ (Art.-Nr. 8292679301 / EAN 4013960395549)
-
32 mm x Rp 1″ (Art.-Nr. 8293279401 / EAN 4013960395563)
alpex – das System mit Sicherheit
Die alpex Winkel mit Innengewinde von FRÄNKISCHE ermöglichen den zuverlässigen Übergang von Mehrschichtverbundrohren auf Innengewinde gemäß DIN EN 10226-1. Durch die 90°-Winkelkonstruktion eignen sich diese Fittings hervorragend für platzsparende Rohrführungen in Trinkwasser- und Heizungsanlagen – z. B. bei Wand- oder Geräteanschlüssen.
Gefertigt aus hochwertiger, bleifreier und entzinkungsbeständiger Siliziumbronze (CW724R), sind sie mit einer fixierten Edelstahlpresshülse, weißem Fixierring mit Sichtfenster sowie Leckagefunktion ausgestattet. Die Verarbeitung erfolgt sicher und einfach mit den Presskonturen F und TH.
✅ Technische Eigenschaften (modellübergreifend)
-
Form: 90°-Winkel, reduzierend
-
Anschluss 1: Pressmuffe (16–32 mm)
-
Anschluss 2: Innengewinde Rp 1/2″ bis Rp 1″ (zylindrisch, ISO 7-1 / EN 10226-1)
-
Material: CuZn21Si3P – bleifreie Siliziumbronze
-
Dichtmaterial: EPDM – vormontiert
-
Presskonturen: F / TH
-
Leckagefunktion: Undicht bei unverpresster Wasser-Druckprobe (1–6,5 bar)
-
Betriebstemperatur: 0 – 95 °C (Dauerbetrieb)
-
Max. Betriebsdruck: 10 bar
-
Systemgebunden, halogenfrei & montagefreundlich
📐 Ausgewählte Maße & Gewicht
| Variante | Rohr-Ø | IG (Rp) | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|---|
| 8291679201 | 16 mm | Rp 1/2″ | 54 mm | 41 mm | 26 mm | 0,083 kg |
| 8292079201 | 20 mm | Rp 1/2″ | 55 mm | 43 mm | 26 mm | 0,092 kg |
| 8292079301 | 20 mm | Rp 3/4″ | 61 mm | 44 mm | 32 mm | 0,116 kg |
| 8292679301 | 26 mm | Rp 3/4″ | 70 mm | 53 mm | 32 mm | 0,152 kg |
| 8293279401 | 32 mm | Rp 1″ | 77 mm | 62 mm | 39 mm | 0,209 kg |
🛠️ Anwendungsbereiche
-
Rohranschlüsse in engen Bauräumen oder an Wänden
-
Verbindung zu Armaturen, Geräten oder Verteilsystemen
-
Trinkwasser- und Heizungsanlagen im Neubau oder in der Sanierung
📦 Bestellinformationen
-
Verpackungseinheit:
-
16–20 mm: 10 Stück
-
26–32 mm: 5 Stück
-
-
Mindestbestellmenge: ab 1 Verpackungseinheit
FRÄNKISCHE alpex – maximale Flexibilität bei minimalem Platzbedarf.
Die Winkel mit Innengewinde vereinen langlebige Werkstoffe mit sicherer Verarbeitung – perfekt für alle SHK-Profis, die auf Präzision, Hygiene und Effizienz setzen.
