Beschreibung
Beschreibung Unterputz Verteilerschrank:
Unterputzschrank zur Montage von Heizkreisverteilern. Komplett aus 0,8 mm starkem verzinktem Stahlblech gefertigt, zusätzlich ist die Front des Schrankes pulverbeschichtet. Der Schrank ist in der Einbautiefe und -höhe verstellbar, die Front ist komplett abnehmbar und ermöglicht eine bequeme Montage des Verteilers. Türen abschließbar mit Münz-Schraubendreherschloss.
- Stahlblech verzinkt
- Front abnehmbar
- Türen abschließbar mit Münz-/Schraubendreherschloss
- Beschichtung: Schrankfront pulverbeschichtet, Farbton RAL 9003
- Höhe Einstellbar von 575 bis 665 mm
- Tiefe Einstellbar von 110 bis 175 mm
Alle Unterputz Verteilerschränke lassen sich in der höhe frei Variabel einstellen von 575 – 665 mm
Die tiefe lasst sich Ebenfalls von 110 – 175mm frei einstellen, um einen möglichst großen Einbauspektrum anzubieten.
Die länge der Verteilerschränke variiert nach Heizkreisbedarf

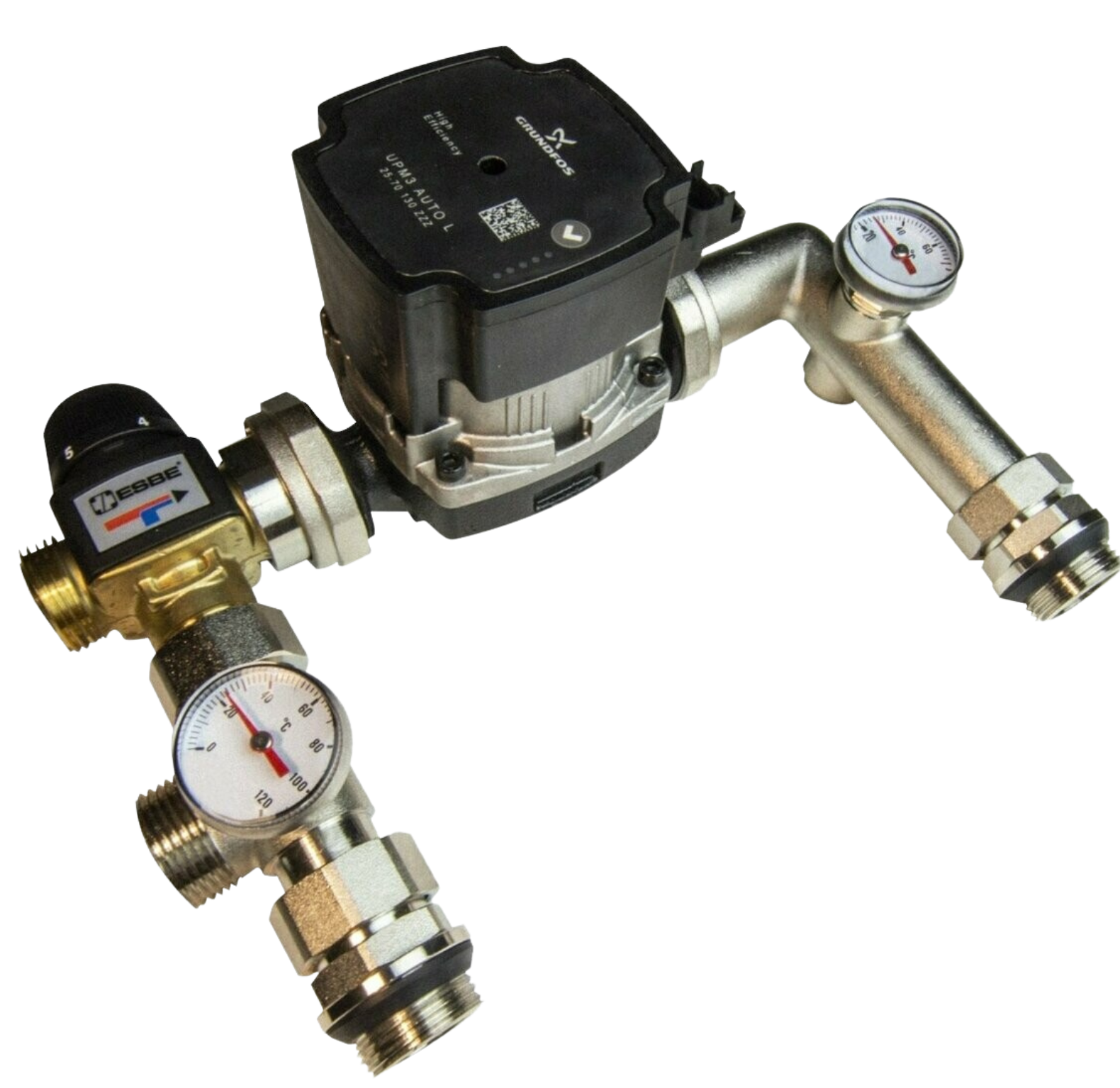

Beschreibung Pumpengruppe:
Kompakte Festwertregelset für bis zu ca. 180m² (Richtwert Verlegeabstand 15cm) zur konstanten Vorlauftemperaturregelung von Fußboden- Wandheizungen
Für den Einsatz im Verteilerschrank vorgesehen
Direkte montage am Heizkreisverteiler
Die Hocheffizienzpumpe ist stufenlos einstellbar gwährleistet somit einen Optimalen Wirkungsgrad
Stichmaß Vorlauf/Rücklauf: 235 mm oder durch Entfernen eines Reduzierstückes auf 210 mm
Technische Daten:
- Manueller Entlüfter Thermometer 0-100°C für Vor- und Rücklauf
- Thermostatisches Mischventil ESBE VTA372 (20-55°C) Kvs 3,4
- Energieeffiziente Elektronische Umwälzpumpe Wilo-Yonos Para RS 25/6-43/SCU
- Leistungsaufnahme: 3 – 45W
- Max. Volumenstrom 3,3 m3/h (Qmax.)
- Baulänge: 130mm
- Wasser-Glykol-Gemische
- (max. 1:1, ab 20 % Beimischung sind die Förderdaten zu überprüfen)
- Isolationsklasse: F
- Pumpengehäuse: Guss
- Material: Messing verchromt
- Einbauhöhe 235 mm
- Anschluss 1″
- bis 180 m² Fußbodenheizung
- Temperaturbereich der Flüssigkeit:
0°C – 110°C (für max. Umgebungstemperatur 52°C)
0°C – 95°C (für max. Umgebungstemperatur 57°C)
0°C – 90°C (für max. Umgebungstemperatur 60°C)
0°C – 70°C (für max. Umgebungstemperatur 67°C)
Technische Daten Umwälzpumpe Wilo
Drehzahlgeregelte Hocheffizienz-Umwälzpumpe mit elektronisch kommutiertem Motor (ECM) mit Permanentmagnetrotor und Frequenzumrichter.
Die Wilo regelt sich nahezu wie ein digitales PWM-Niederspannungssignal. Die Regelung erfolgt entweder über Proportionaldruck-, Konstantdruck- oder Konstantkennlinien-Regelung und wird über ein integriertes, kompaktes Bedienfeld eingestellt.
- Förderhöhe max. bei Q = 0 m³/h: 6 m
- Anschlussspannung: 1 ~ 230 V 50/60 Hz
- Leistungsaufnahme: 43 Watt
- Betriebsdruck: max.: PN 10 (10 bar)
- Mediumtemperatur: +0 °C bis +70 °C
- Verschraubungsanschluss: DN25 (G 1″)
- Serie: Para
- Typ: 25/6-43/SC
- Hersteller: Wilo
Technische Daten Umwälzpumpe Grundofs
Drehzahlgeregelte Hocheffizienz-Umwälzpumpe mit ECM-Technologie und Permanentmagnetrotor sowie Frequenzumrichter.
Einstellbare Regelungsmodi über ein kompaktes, integriertes Bedienfeld für maximale Flexibilität.
Die dritte Generation innovativer ECM-Umwälzpumpentechnologie kombiniert bewährte und neu
entwickelte Komponenten für eine unübertroffene Effizienz.
Signifikante Reduktion der Leistungsaufnahme im Vergleich zu traditionellen Umwälzpumpen, was zu erheblichen Energieeinsparungen führt.
- Förderhöhe max. bei Q = 0 m³/h: 6 m
- Anschlussspannung: 1 ~ 230 V 50/60 Hz
- Leistungsaufnahme: 5 – 52 Watt
- Betriebsdruck: max.: PN 10 (10 bar)
- Mediumtemperatur: +2 °C bis +110 °C
- Verschraubungsanschluss: DN25 (G 1″)
- Serie: UPM
- Typ: 25-70 130
- Hersteller: Grundfos
Mischautomat:
Für die Warmwasserzirkulation ist das Mischventil von ESBE zuständig. Durch Abnehmen der Schutzkappe lasst sich die Temperatur Optimal für die Fußbodenheizung einstellen.
- Temperaturbereich: +20 °C bis +50 °C
- Material Ventilgehäuse: Messing
- Differenzdruck max. Mischen: 0,3 MPa
- Betriebsdruck: max. 10 bar
- Kvs Wert: 3,4
- Anschluss: G 1″
- Serie: VTA372
- Hersteller: Esbe
Beschreibung Heizkreisverteiler:
- Edelstahl-Verarbeitung: Der Heizkreisverteiler ist aus korrosionsbeständigem Edelstahl
- Versorgungsanschluss G1″ Zoll Innengewinde
- Durchflussmesser: Durch integrierte Durchflussmengenbegrenzer im Vorlauf 0-5 l/min kann der Wasserdurchfluss pro Heizkreis genau eingestellt werden.
- Voreinstellbare Ventile: Im Rücklaufbalken wurden die integrierten Ventile eingebracht, diese sind voreinstellbar mit verstellbaren Handkappen.
- Zwei verschiedene Montagehalterungen Größen vorhanden 210 mm und 235 mm
- Handventil / Stellantrieb M30 x 1,5 AG (Außengewinde)
- Abgänge/ Anschlüsse: 3/4″ Eurokonus

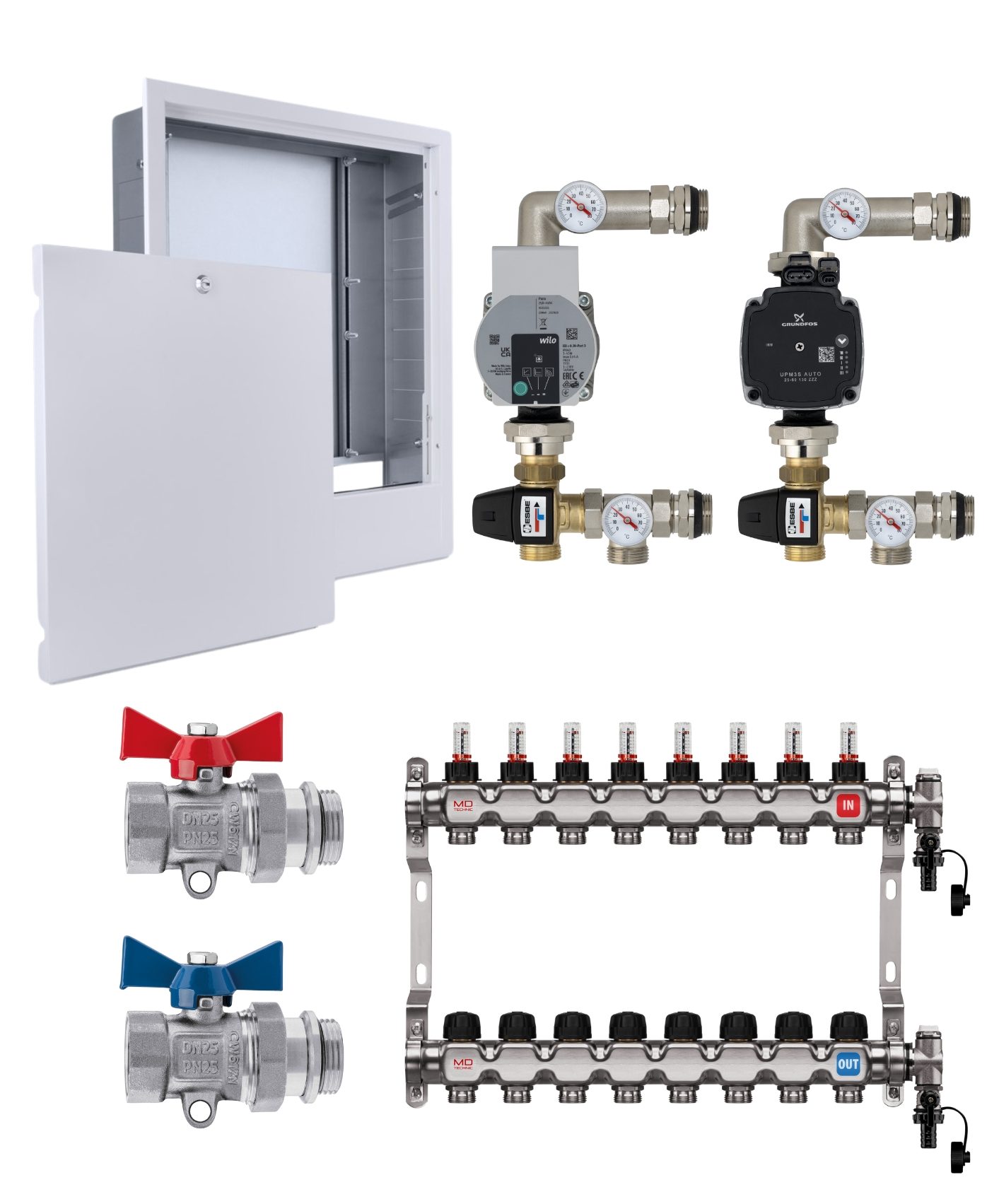

Lieferumfang:
1 x Unterputz Verteilerschrank
1 x Festwertregelset / Pumpengruppe
1 x Heizkreisverteiler mit Montagehalterung
1 x Kugelhahn mit geradem Anschluss
