Beschreibung

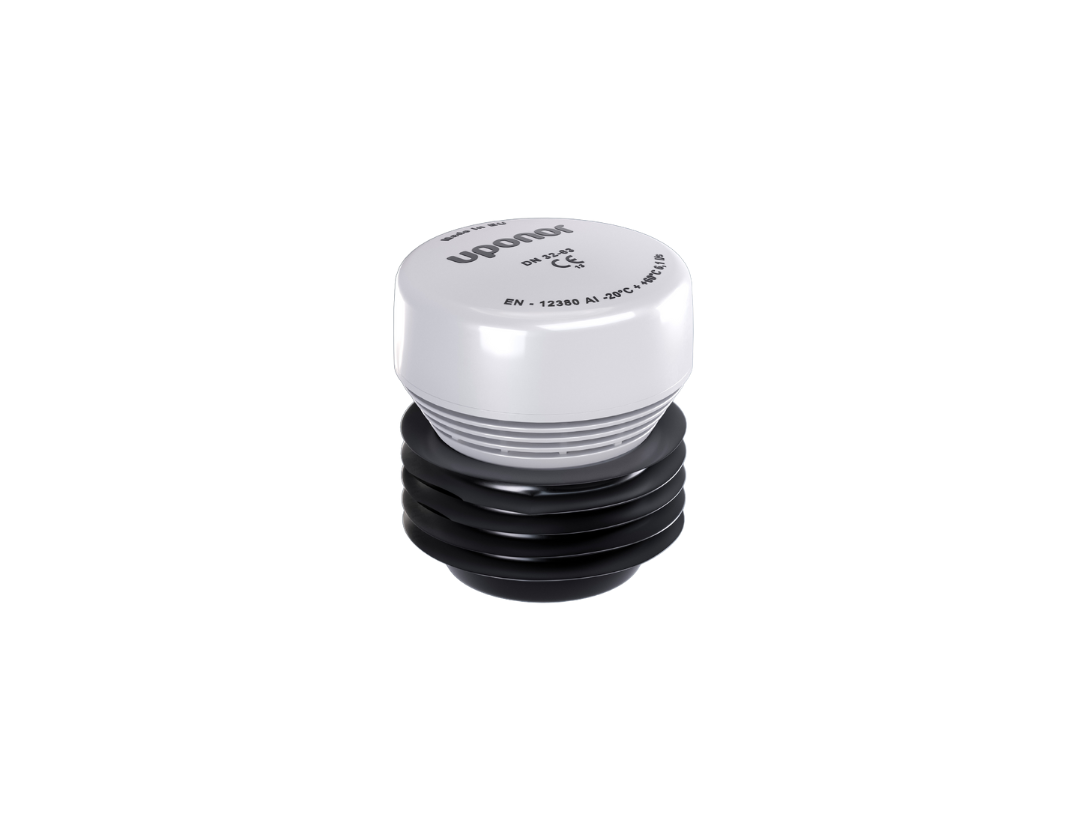

Der Uponor HypAir Balance Rohrbelüfter DN 32–63 sorgt für den Druckausgleich in Abwasserleitungen und unterstützt eine zuverlässige Belüftung des Entwässerungssystems Bei entstehendem Unterdruck öffnet das Ventil automatisch und lässt Luft in die Rohrleitung einströmen.
Dadurch wird dem Leersaugen von Geruchsverschlüssen entgegengewirkt und das Risiko unangenehmer Kanalgerüche sowie störender Geräusche reduziert.
Besonders praktisch: Ein Rohrbelüfter deckt gleich mehrere Rohrgrößen von DN 32 bis DN 63 ab.
- Für Ø 32, 40, 50 und 63 mm
- Luftdurchfluss: 6,1 l/s
- Automatischer Druckausgleich
- Öffnungsdruck: -70 Pa
- Nach EN 12380
- Unterstützt den Schutz der Geruchsverschlüsse
- Reduziert störende Geräusche durch Druckschwankungen
- Schutz vor eindringenden Insekten
- Temperaturbereich von -20 °C bis +60 °C
- Für senkrechte Montage
- Original Uponor – Art.-Nr. 1134572
Produktbeschreibung
Zuverlässige Belüftung von Abwasserleitungen
Der Uponor HypAir Balance Rohrbelüfter DN 32–63 dient zur Belüftung von Abwasser- und Entwässerungsleitungen und gleicht entstehenden Unterdruck innerhalb des Rohrsystems aus.
Beim Ablaufen von Wasser aus Waschbecken und anderen angeschlossenen Sanitärgegenständen können innerhalb der Abwasserleitung Druckschwankungen entstehen.
Bei entsprechendem Unterdruck öffnet der HypAir Balance automatisch und lässt Umgebungsluft in das Rohrsystem einströmen. Dadurch kann sich der Druck innerhalb der Leitung wieder ausgleichen.
Nach erfolgtem Druckausgleich schließt das Ventil wieder.
Schutz der Geruchsverschlüsse
Ein ausreichend belüftetes Entwässerungssystem ist wichtig für die zuverlässige Funktion der angeschlossenen Geruchsverschlüsse.
Entsteht in einer Abwasserleitung ein zu hoher Unterdruck, kann Wasser aus einem Siphon bzw. Geruchsverschluss abgesaugt werden. Dadurch kann die Barriere zwischen Abwassersystem und Innenraum beeinträchtigt werden.
Der Uponor HypAir Balance führt bei Unterdruck Luft in das Entwässerungssystem und wirkt dadurch dem Leersaugen der Geruchsverschlüsse entgegen.
So unterstützt der Rohrbelüfter dabei, unangenehme Gerüche aus der Kanalisation von Innenräumen fernzuhalten.
Ein Rohrbelüfter für mehrere Rohrdimensionen
Die flexible Anschlussmöglichkeit ist einer der wesentlichen Vorteile des Uponor HypAir Balance.
Ein Modell eignet sich für:
Ø 32 mm
Ø 40 mm
Ø 50 mm
Ø 63 mm
Damit deckt der Rohrbelüfter den Bereich DN 32 bis DN 63 ab.
Statt für jede Rohrdimension einen separaten Rohrbelüfter auswählen zu müssen, kann der HypAir Balance flexibel für verschiedene gängige Abmessungen eingesetzt werden.
6,1 l/s Luftdurchfluss
Der Uponor HypAir Balance erreicht einen angegebenen Luftdurchfluss von 6,1 Litern pro Sekunde.
Der Öffnungsdruck beträgt -70 Pa. Entsteht entsprechender Unterdruck im Rohrsystem, öffnet das Ventil und ermöglicht das Nachströmen von Luft.
Der Druck innerhalb der Entwässerungsleitung kann sich dadurch ausgleichen.
Weniger störende Geräusche
Druckschwankungen innerhalb von Abwasserleitungen können unter anderem zu störenden Geräuschen führen.
Durch das automatische Nachströmen von Luft unterstützt der Uponor HypAir Balance einen kontrollierten Druckausgleich innerhalb der Installation und trägt dadurch zur Reduzierung entsprechender Geräusche bei.
Schutz vor unangenehmen Kanalgerüchen
Der Rohrbelüfter unterstützt die Funktion der vorhandenen Geruchsverschlüsse. Indem einem durch Unterdruck verursachten Leersaugen des Siphons entgegengewirkt wird, bleibt die Wasservorlage als Geruchsbarriere erhalten.
Zusätzlich ist der Rohrbelüfter so ausgeführt, dass er vor dem Eindringen von Insekten aus dem Abwassersystem schützt.
Kompakte Abmessungen
Mit Abmessungen von nur Ø 70 × 81 mm besitzt der Uponor HypAir Balance eine kompakte Bauform.
Das macht ihn besonders für Installationssituationen interessant, bei denen nur begrenzter Platz zur Verfügung steht.
Für senkrechte Montage
Der Uponor HypAir Balance ist ausschließlich für die senkrechte Montage vorgesehen.
Der zulässige Arbeitstemperaturbereich liegt zwischen -20 °C und +60 °C.
Technische Daten
Hersteller: Uponor
Produkt: HypAir Balance Rohrbelüfter
Artikelnummer: 1134572
Anschlussbereich: DN 32–63
Passende Größen: Ø 32, Ø 40, Ø 50 und Ø 63 mm
Luftdurchfluss: 6,1 l/s
Öffnungsdruck: -70 Pa
Norm: EN 12380
Arbeitstemperatur: -20 °C bis +60 °C
Montage: ausschließlich senkrecht
Abmessungen: Ø 70 × 81 mm
Material: ABS
Farbe: Weiß
Vorteile auf einen Blick
- Ein Modell für DN 32 bis DN 63
- Passend für Ø 32, 40, 50 und 63 mm
- Automatischer Druckausgleich bei Unterdruck
- 6,1 l/s Luftdurchfluss
- Unterstützt den Schutz vor dem Leersaugen von Siphons
- Hilft, unangenehme Kanalgerüche zu vermeiden
- Reduziert störende Geräusche durch Druckschwankungen
- Schutz vor eindringenden Insekten
- Kompakte Abmessungen
- Temperaturbereich von -20 °C bis +60 °C
- Nach EN 12380
- Original Uponor Produkt
Lieferumfang
1 × Uponor HypAir Balance Rohrbelüfter DN 32–63, Art.-Nr. 1134572
Bitte beachten: Der Rohrbelüfter ist für die senkrechte Montage vorgesehen.
